Einteilig war gestern.
Piras FlexTense ist unser zweiteiliges mechanisches Spannsystem. Es sorgt für größtmögliche Flexibilität in alle Richtungen. Unsere Schraubstöcke sind in den Backenbreiten 125/150mm für T-Nuten Abstände 100/125mm erhältlich.
Grundkörper aus Aluminium
Der Grundkörper von Piras FlexTense besteht aus Aluminium. Dadurch ist er leicht, ergonomisch und korrosionsbeständig. Die hohe Ergonomie unterstützt das schnelle Rüsten per Hand.
Flexteil 125 ca. 11,2 kg
Festteil 125 ca. 6,2 kg
Flexteil 150 ca. 13,5 kg
Festteil 150 ca. 9,0 kg

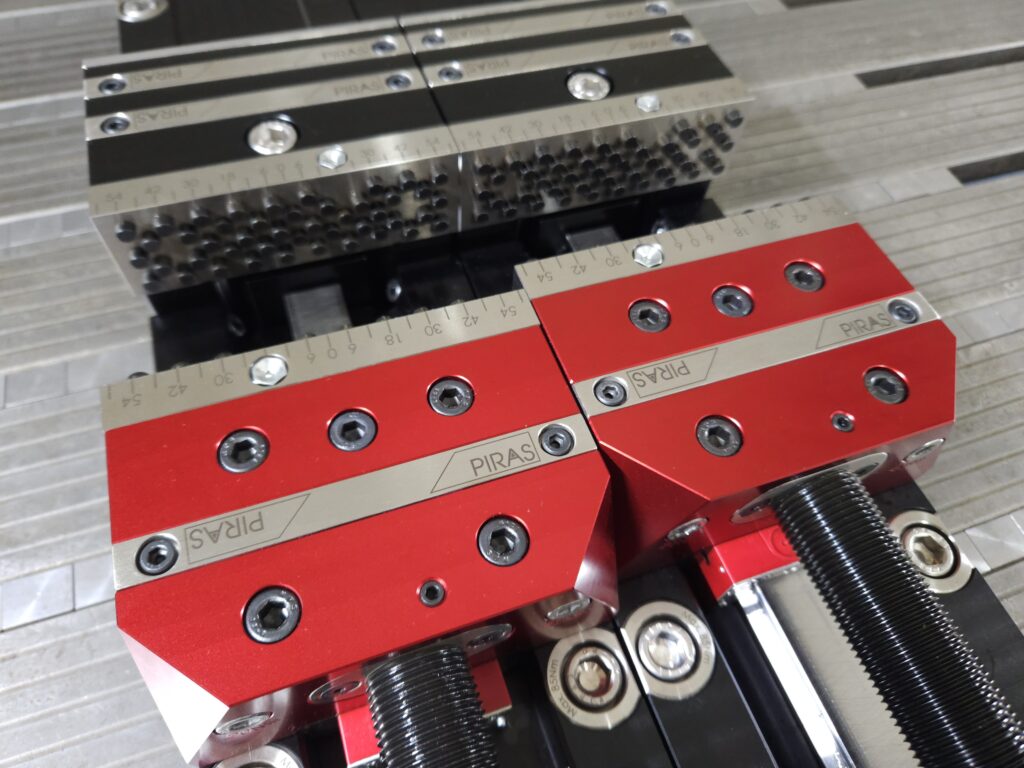

Lückenloses Spannen
Mit Piras FlexTense ist das nahezu lückenlose Spannen in Verbindung mit NP-Spannleisten möglich.

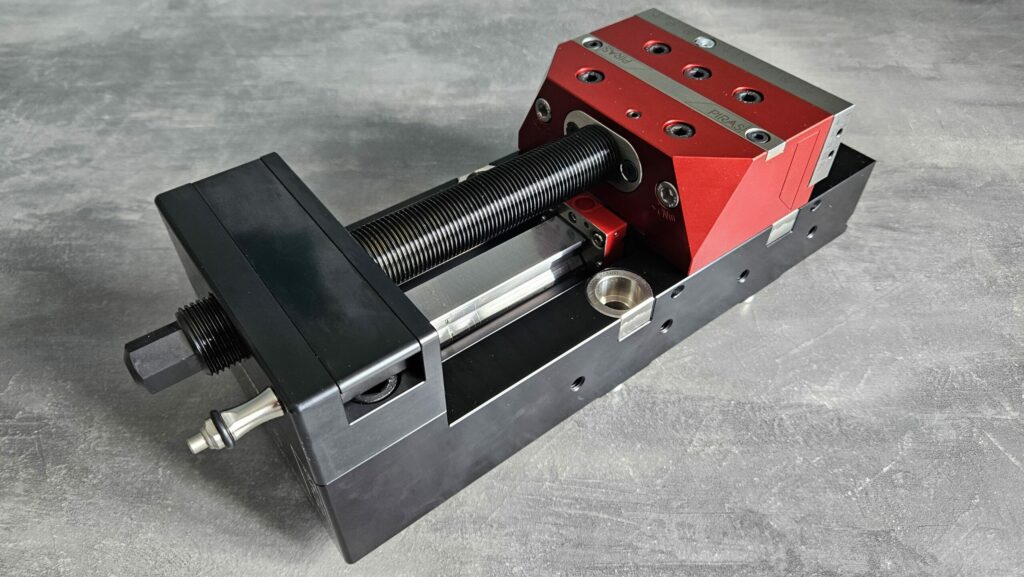

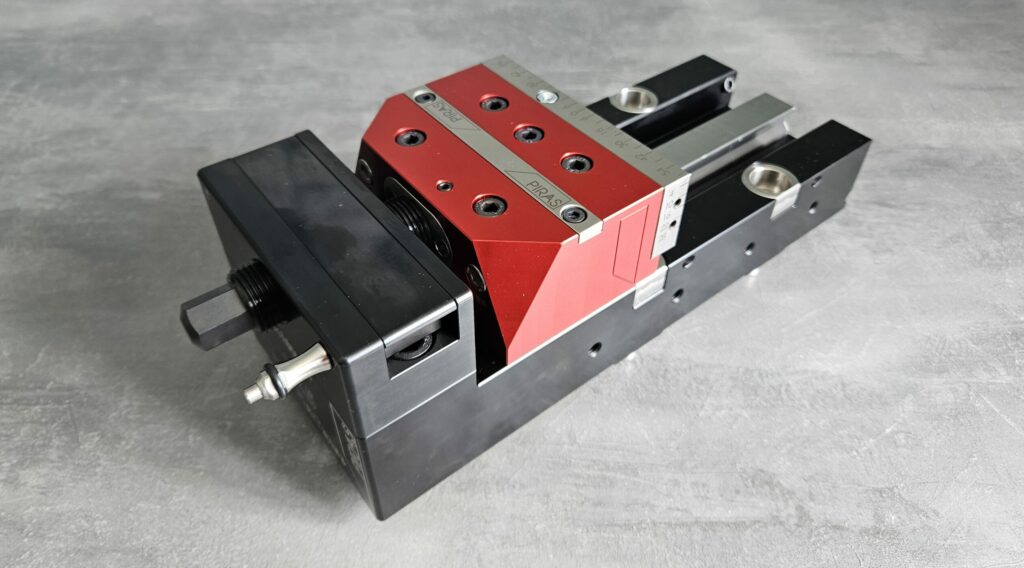

Spindelschnellverstellung
Durch die Spindelschnellverstellung werden Positionierung sowie Spindeltausch innerhalb von Sekunden ermöglicht. Die Spindel M27x2 SW17 erreicht eine Spannkraft von 3t bei max. 180 Nm.

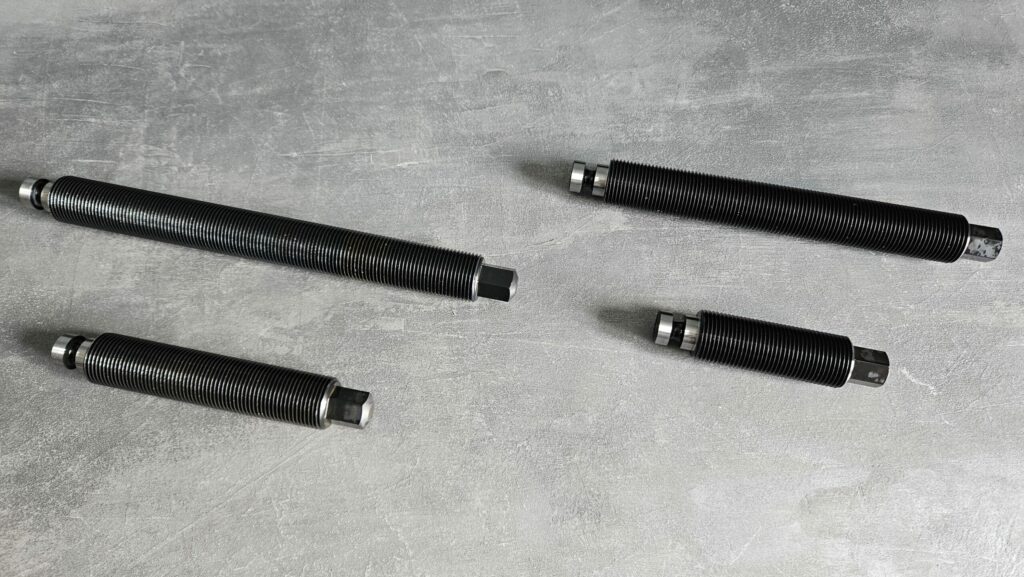

Im Lieferumfang enthalten:

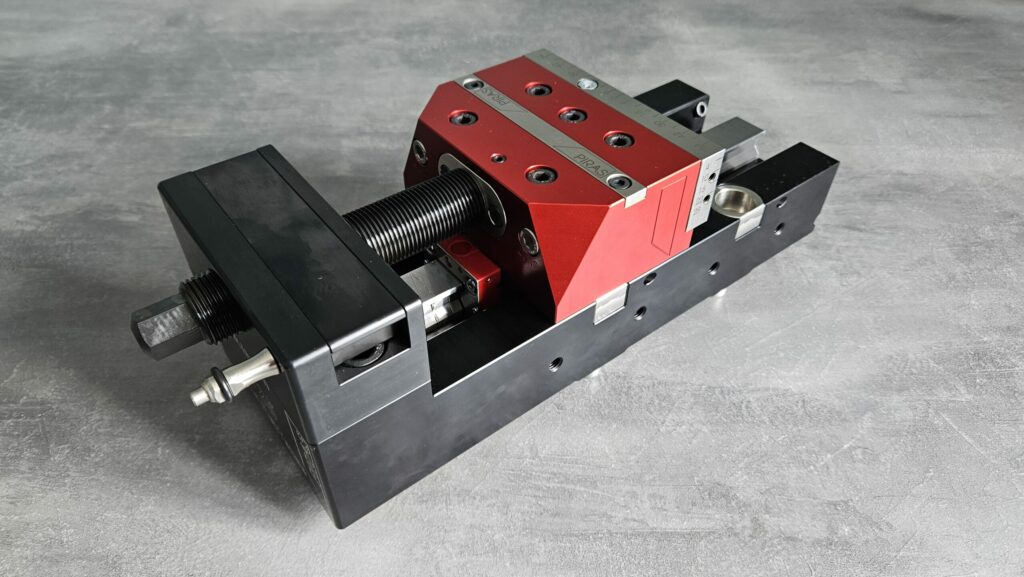

- Spindel M 125 mm

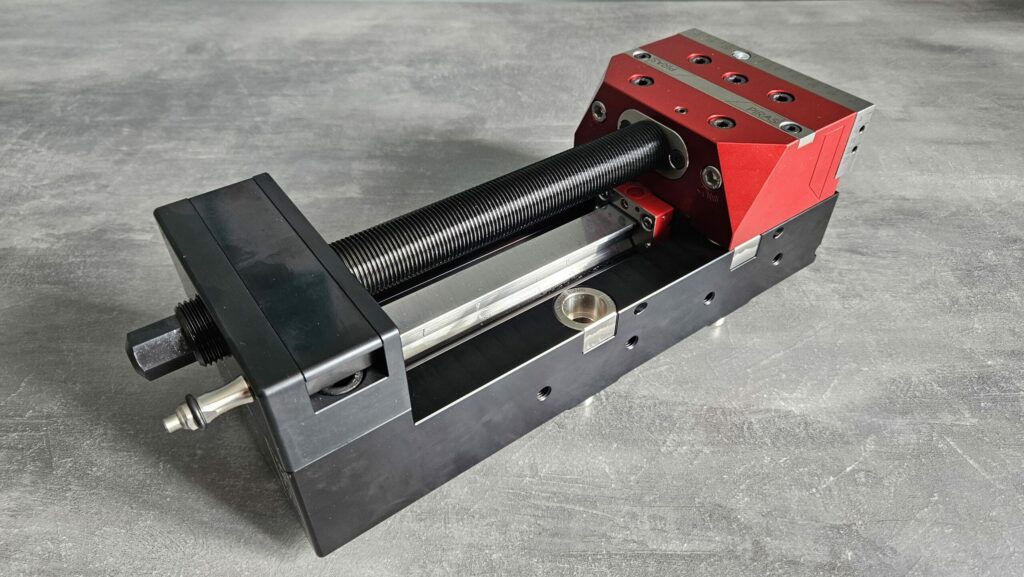

- Spindel XL 241 mm
Als Zubehör erhältlich:
- Spindel S 75 mm
- Spindel L 190 mm
Linearführung
Zum Einsatz kommen hochpräzise, verschleißfreie Linearführungen eines namhaften deutschen Herstellers.
Air-Backen
- Zentrale Luftzufuhr

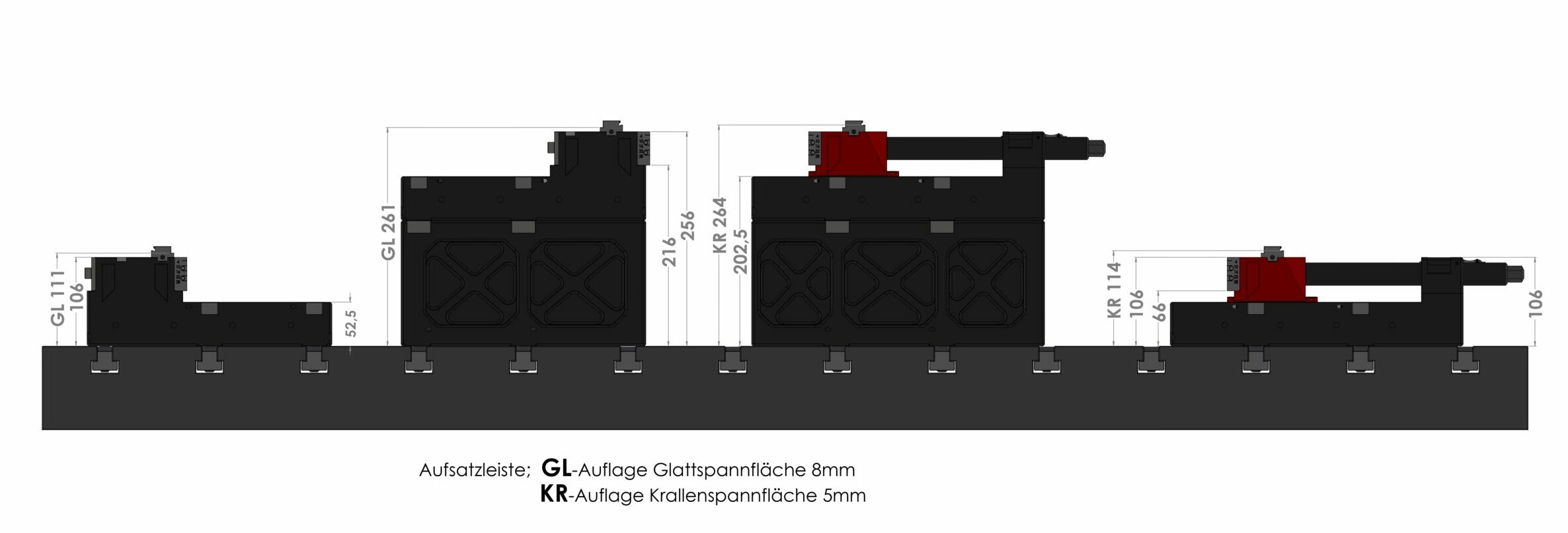

- Schnelle Anpassung der Spannhöhe (-4/-10/-16/-22/-28)
- Zweimal beidseitig eingebrachte Gewinde M5 für die Montage von Anschlägen

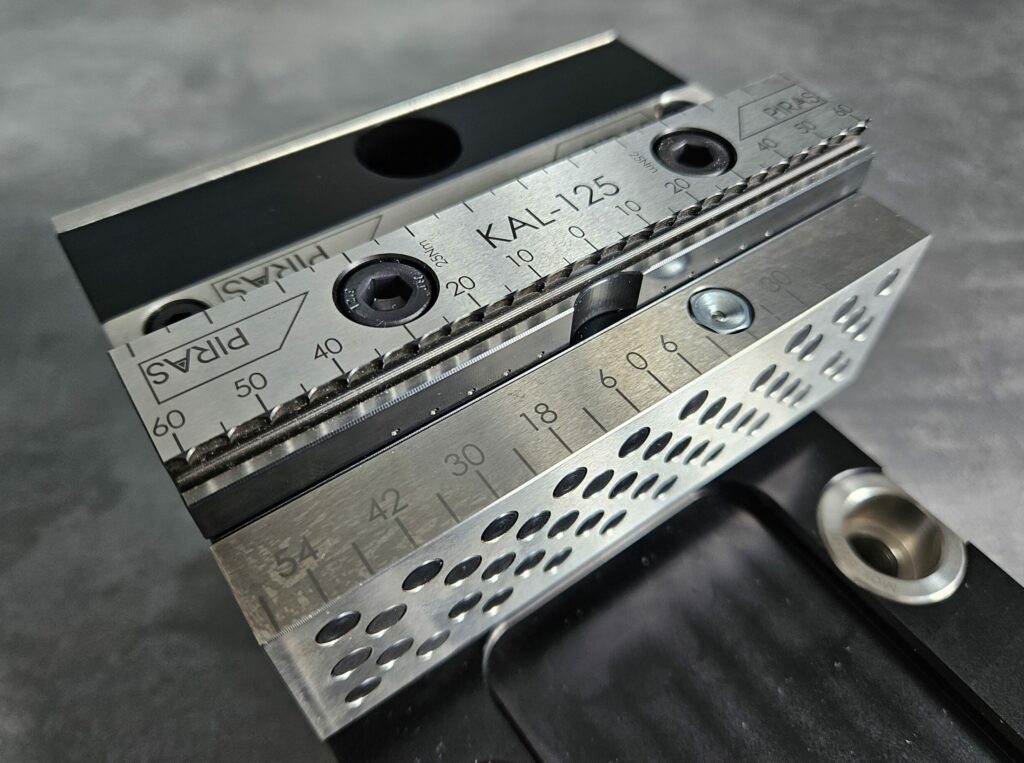

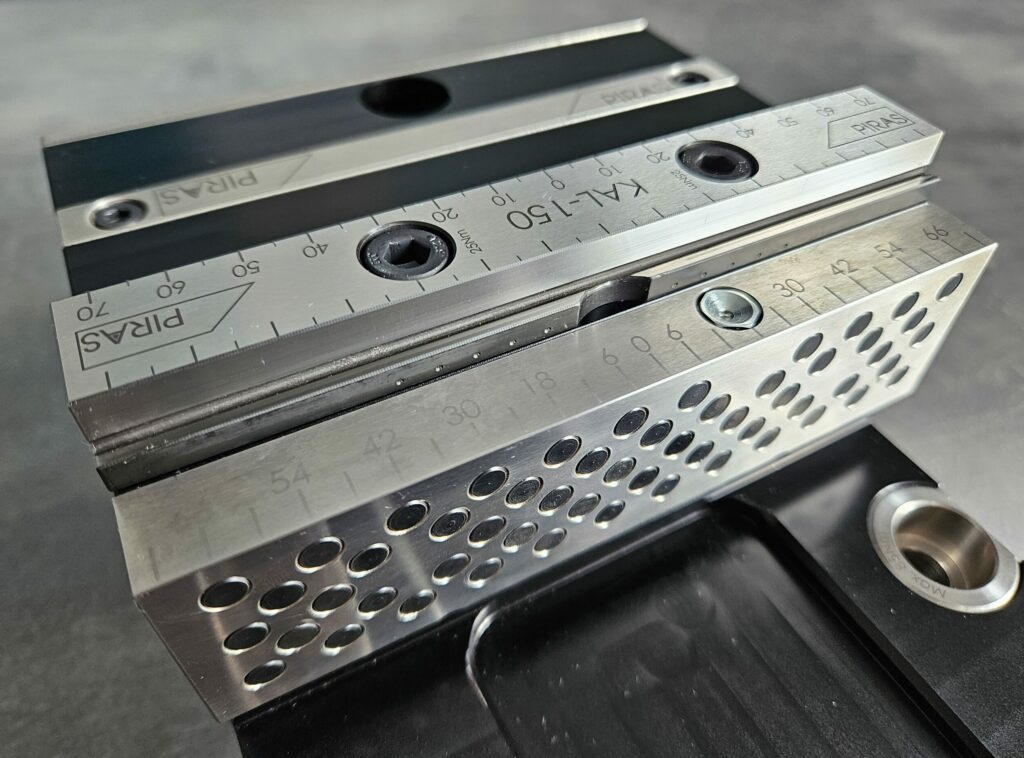

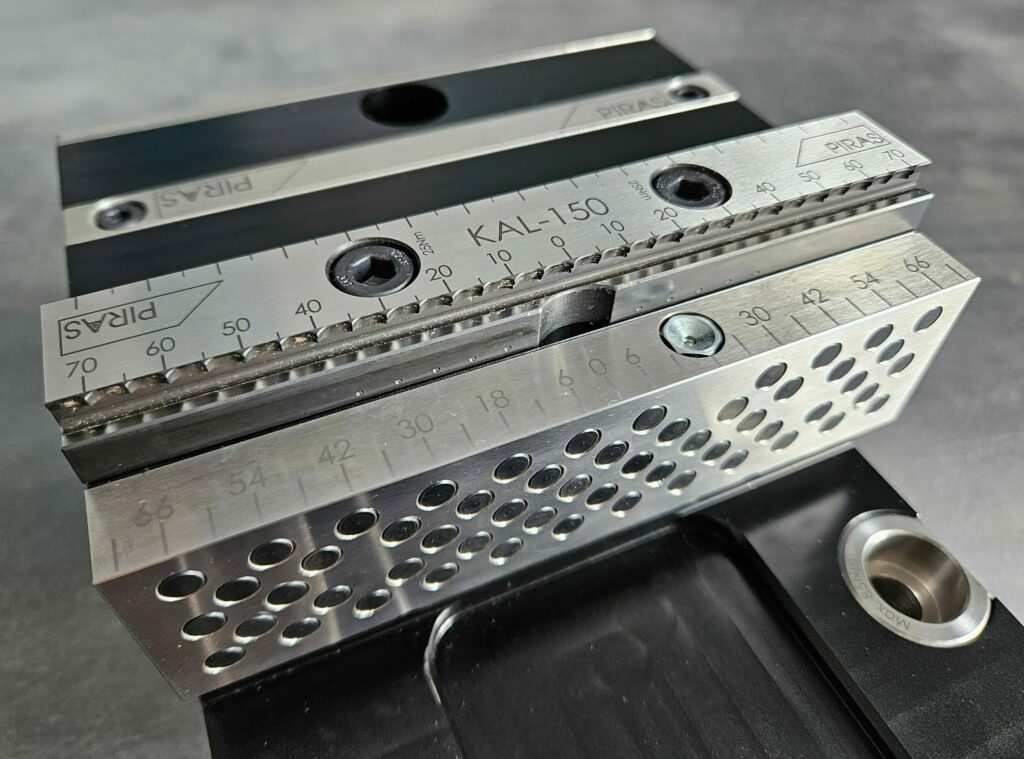

Krallenaufsatzleiste
- Kraftvolle Krallenleiste mit Niederzugeffekt
- Spannhöhe 5 mm
- Bereits bei geringem Spanndruck Erreichen einer stabilen kraft- bzw. formschlüssigen Spannung

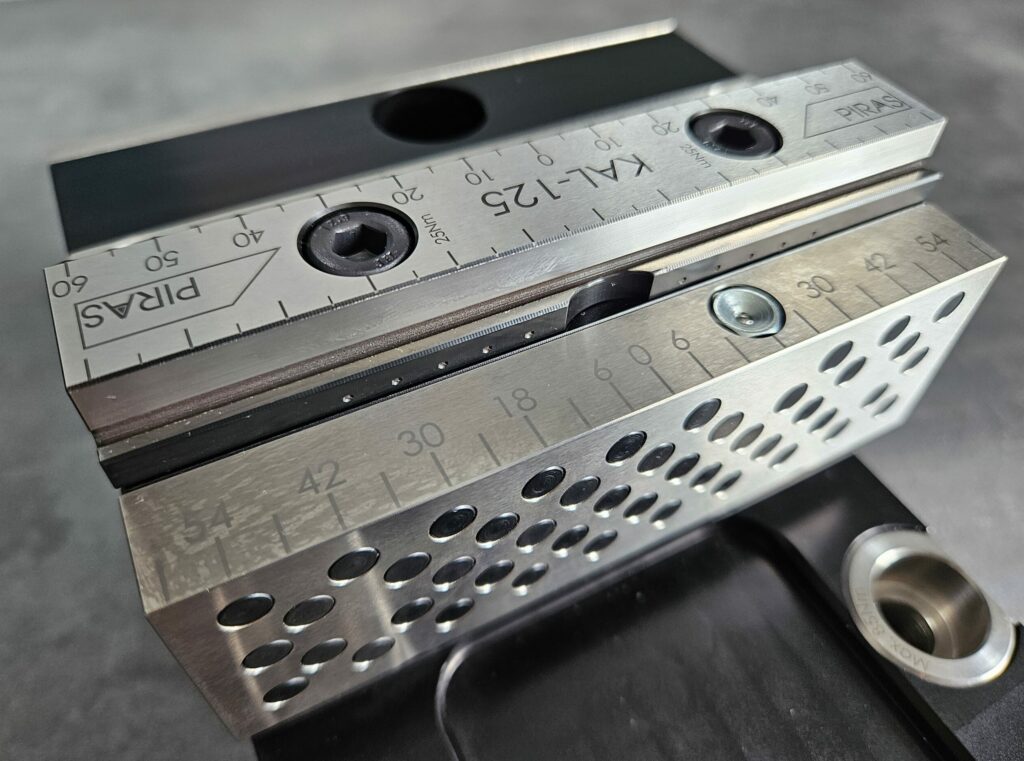

- Mit integrierter 8 mm Glattspannfläche für die Erweiterung des Spannweges
Konsolen
Die Konsolen dienen als Alu-Unterbauten für die 4-Achs-Bearbeitung in der Standardausführung 150mm Höhe. Durch das geringe Gewicht ist die Konsole ohne Kran rüstbar, Sonderhöhen auf Anfrage möglich.
Konsole Flexteil 125 ca. 11,8 kg
Konsole Festteil 125 ca. 8,9 kg
Konsole Flexteil 150 ca. 14,8 kg
Konsole Festteil 150 ca. 12,2 kg
Beispiel für Spannweg in der Y-Achse:

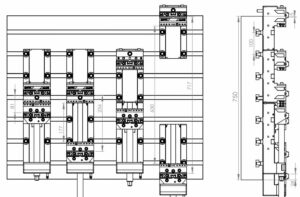

Piras FlexTense 125

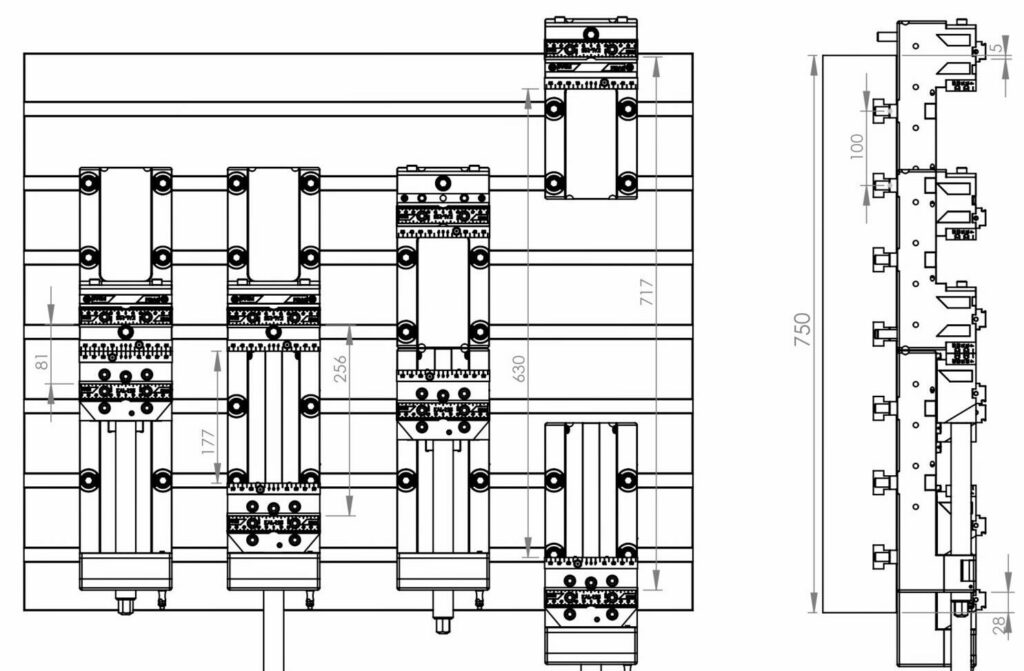

- 750mm Maschinentisch
- Nut 18, 100mm Abstand
- Zwischen den Backen 0-630mm
- Zwischen den Aufsatzleisten 81-717mm

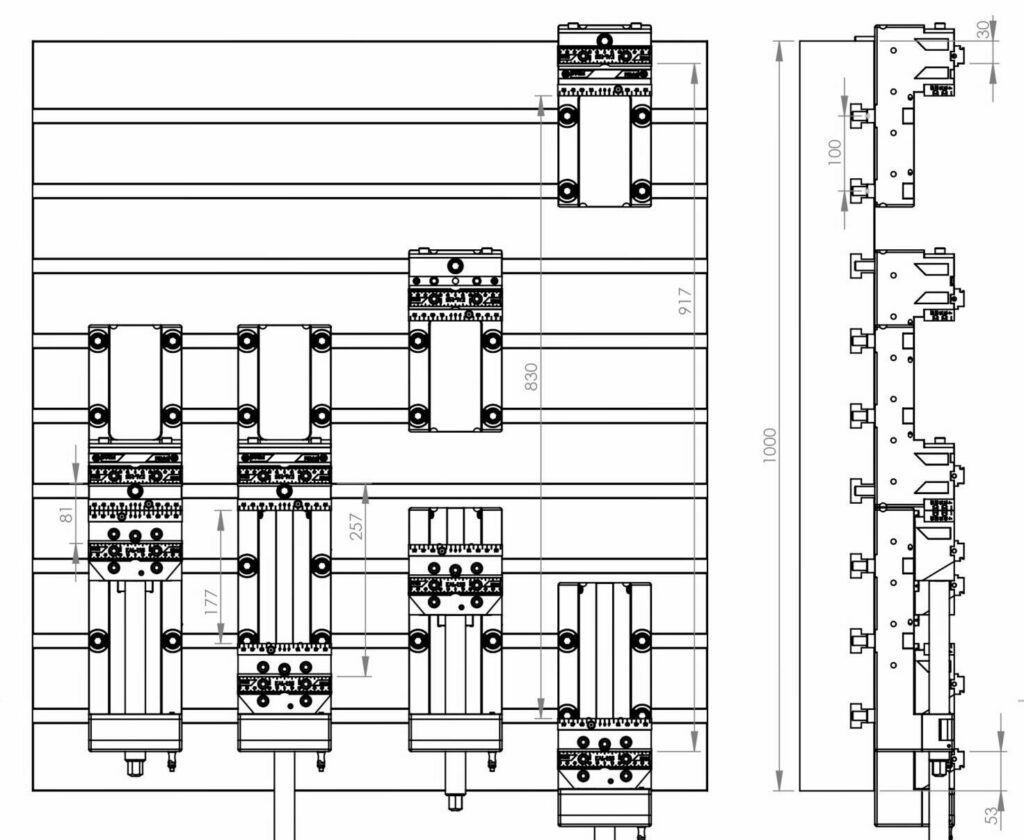

- 1000mm Maschinentisch
- Nut 18, 100mm Abstand
- Zwischen den Backen 0-830mm
- Zwischen den Aufsatzleisten 81-917mm
Piras FlexTense 150

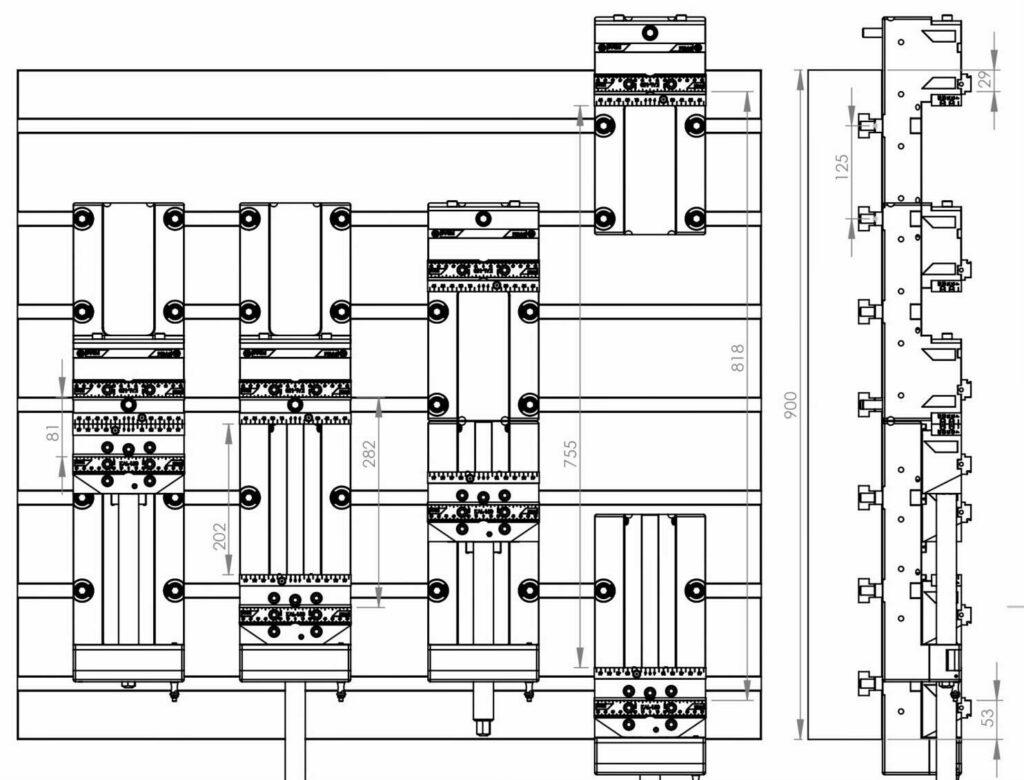

- 900mm Maschinentisch
- Nut 18, 125mm Abstand
- Zwischen den Backen 0-755mm
- Zwischen den Aufsatzleisten 81-818mm

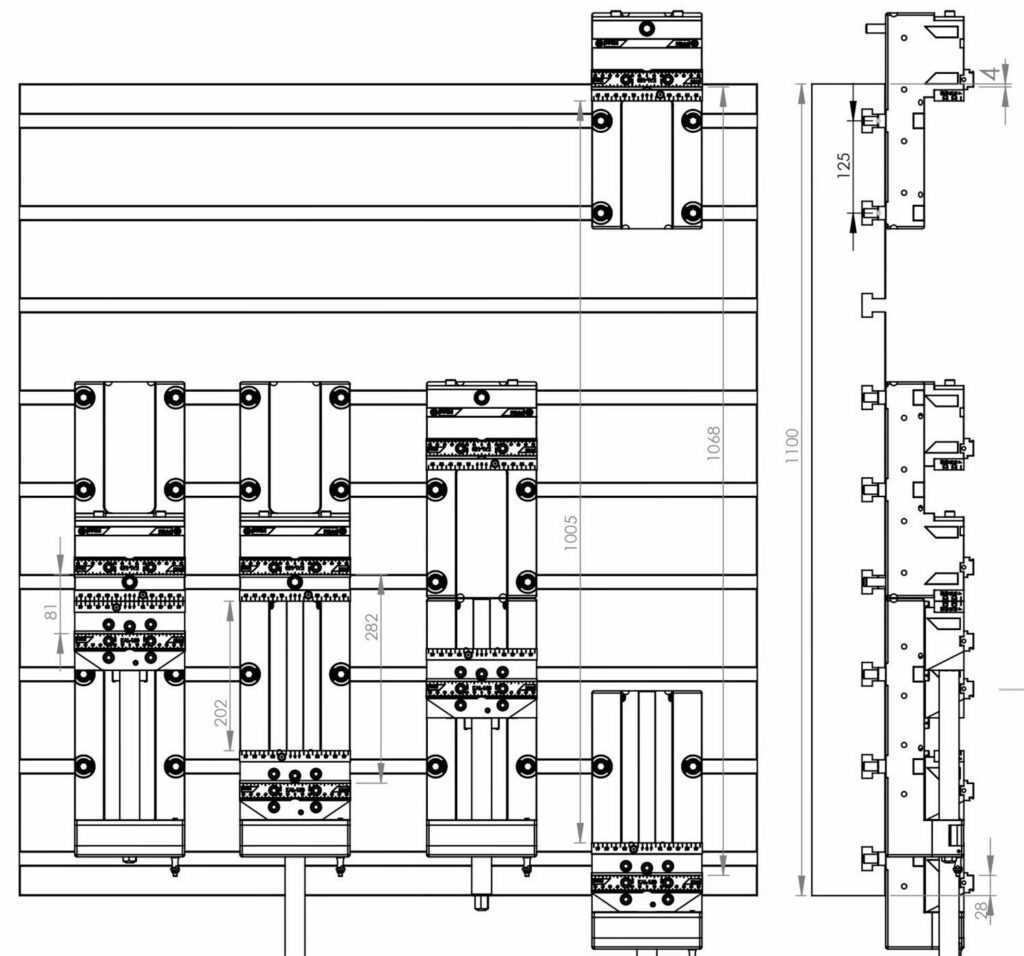

- 1100mm Maschinentisch
- Nut 18, 125mm Abstand
- Zwischen den Backen 0-1005mm
- Zwischen den Aufsatzleisten 81-1068mm
Vierfach Zentrierung
- Vier Zentrierhülsen, genau steckbar in X/Y-Richtung
- 90° dreh- und spannbar in der X- sowie Y-Achse
Nullpunkt-Spannleisten
- Das Nullpunkt-Spannsystem einfach im Tisch integriert
- Einmal eingerichtet, dauerhaft Zeit eingespart
- Durch einfaches Umstecken der Piras FlexTense Schraubstöcke schnelles Umpositionieren für eine neue Spannsituation möglich
- Für nahezu lückenloses Spannen
- Nuten per Stopfen vor Verschmutzungen geschützt
